紅外激光光譜氣體檢測技術
分子紅外光譜儀與分子的結構密切相關，是研究表征分子結構的一種有效手段，將一束不同波長的紅外射線照射到物質的分子上，某些特定波長的紅外射線被吸收，形成這一分子的紅外吸收光譜。每種分子都有由其組成和結構決定的獨有的紅外吸收光譜，可以采用與標準化合物的紅外光譜儀對比的方法來做分析鑒定。
紅外光譜儀法主要研究在振動中伴隨有偶極矩變化的化合物（沒有偶極矩變化的振動在拉曼光譜中出現）。因此，除了單原子和同核分子如Ne、He、H2等之外，幾乎所有的有機化合物在紅外光譜儀區均有吸收。除光學異構體，某些高分子量的高聚物以及在分子量上只有微小差異的化合物外，凡是具有結構不同的兩個化合物，一定不會有相同的紅外光譜儀。通常紅外吸收帶的波長位置與吸收譜帶的強度，反映了分子結構上的特點，可以用來鑒定未知物的結構組成或其化學基團；而吸收譜帶的吸收強度與分子組成或化學基團的含量有關，可用以進行定量分析和純度鑒定。由于紅外光譜儀分析特征性強，氣體、液體、固體樣品都可測定，并具有用量少，分析速度快，不破壞樣品的特點。因此，紅外光譜儀法不僅與其它許多分析方法一樣，能進行定性和定量分析，而且該法是鑒定化合物和測定分子結構的最有用方法之一。紅外光譜儀檢測方法主要有使用寬帶光源的傅里葉變換紅外光譜儀（FTIR）和非分散紅外光譜儀（NDIR）技術，以及紅外激光光譜技術。與使用寬帶光源的FTIR和NDIR相比，紅外激光光譜由于采用高單色性的紅外激光作為光源，具有更高的光譜分辨率，不需要使用額外的分光部件，易于實現儀器的小型化。另外，高功率密度激光光源更方便實現長光程檢測。
紅外激光光譜學依據波段分為近紅外光譜儀和中紅外光譜儀。近紅外波段工作在0.78－2.6μm的近紅外區，相應于某些分子的“泛頻”譜帶。分子在這些譜帶的吸收系數比中紅外的基頻吸收要弱得多，一般要低2－3數量級。盡管如此，由III－V族化合物制成的半導體激光由于在通信和電子工業元件方面的廣泛應用，其價格相對便宜，質量、性能和輸出功率都相當優越，且在接近室溫工作，使其在一些濃度較高或?qū)`敏度要求較低的污染源排放的氣體監測中得到了很好的應用，足以達到ppm的檢測水平，甚至到達ppb的水平，接近中紅外光譜儀系統檢測靈敏度的1－10％。在環境污染分子的監測分析中，典型的應用有1.57mm 波長處的CO2與CO檢測、1.65mm波長處的CH4檢測、1.36mm波長處的N2O檢測和1.54mm波長處的NH3檢測等。近紅外光譜儀的一個優點是壓力加寬不是一個很大的問題，因此可以在近大氣壓或開放光程工作。缺點是有許多分子在該譜區沒有吸收，雖然在測量復雜混合物時，這也許是一個優點。
中紅外波段工作在3－13μm的“指紋”區，是氣體分子基帶吸收。這個波段分子吸收線的強度比近紅外波段要大幾個量級。如：CH4在3.3um處的吸收強度是其在1.6um處的163倍，理論檢測下限可達0.9ppb/m；CO在4.6um處的吸收強度是其在2.3um處的128倍，理論檢測可達0.3 ppb/m。通常分子在這個波段的振動和轉動光譜譜線非常豐富密集，典型的光譜線寬約為2×10－3cm－1（~60MHz）。中紅外波段激光光譜技術目前主要受到激光光源的限制，但近幾年來，隨著紅外激光技術的發展和新型中紅外相干光源技術的發展，在中紅外波段進行氣體分子的超高靈敏檢測技術有了長足的進步。
紅外分子光譜
光和物質之間的相互作用，使分子對光產生了吸收、發射或散射。將物質吸收、發射或散射光的強度對頻率作圖所形成的演變關系，稱為分子光譜，是測定和鑒別分子結構的重要實驗手段。
分子是由原子組成的，依靠原子間的相互作用力而形成化學鍵，并把原子結合在一起。參與化學鍵的主要是原子的外層電子，即價電子。形成分子后價電子的運動狀態發生了很大的變化。
分子之所以能夠吸收或發射光譜，是因?yàn)榉肿又械碾娮釉诓煌臓顟B(tài)中運動，同時分子自身由原子核組成的框架也在不停振動和轉動。按照量子力學理論，分子的所有這些運動狀態都是量子化的。分子在不同能級之間的躍遷以光吸收或光輻射形式表現出來，就形成了分子光譜。
分子內部存在著下列三種運動：
(1) 價電子在鍵連著的原子之間運動；
(2) 各原子間的相對運動—振動；
(3) 分子作為一個整體的轉動。
分子內部的三種運動并不是互相獨立的，而是互相影響的，不能嚴格加以區分的。但是三種運動的快慢明顯不同，其中價電子的運動比原子間的振動快得多，因此在價電子運動的時候可以認為原子是不動的；而在研究原子的振動時，可以認為分子不在轉動。這樣，一個分子的總能量可以近似地寫成三種能量之和：
式中
，
，
，分別代表分子的電子、振動與轉動能量。
分子運動狀態的改變將伴隨光子的輻射或吸收，其中電子態能量差在1～20eV之間，分子電子能級的改變產生的電子光譜通常在紫外與可見區域；分子轉動能級的間隔一般小于0.05eV，所以轉動能級的改變產生的轉動光譜在遠紅外至微波區域；而振動態的能量差一般在0.05～1eV，但由于分子振動狀態的改變必然引起轉動能量的改變，通常觀察不到純振動光譜，其中分子的基頻振—轉光譜處于2.5~25μm的中紅外光譜儀區，而振動的非諧性效應引起的泛頻和組合躍遷可出現在0.65~2.5μm的近紅外光譜儀區。
以波長或波數為橫坐標，以強度或其它隨波長變化的性質為縱坐標所得到的反映紅外射線與物質相互作用的光譜譜圖稱為紅外光譜儀。對物質自發發射或受激發射的紅外射線進行分光，可得到紅外發射光譜，物質的紅外發射光譜主要決定于物質的溫度和化學組成；對被物質所吸收的紅外射線進行分光，可得到紅外吸收光譜。每種分子都有由其組成和結構決定的獨有的紅外吸收光譜，它是一種分子光譜。分子的紅外吸收光譜屬于帶狀光譜。
紅外光譜儀具有高度的特征性，不但可以用來研究分子的結構和化學鍵，如力常數的測定等，而且廣泛地用于表征和鑒別各種化學物種。

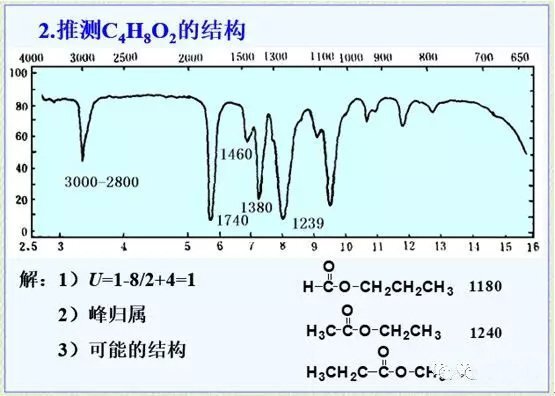

利用紅外光譜儀對物質分子進行的分析和鑒定。將一束不同波長的紅外射線照射到物質的分子上，某些特定波長的紅外射線被吸收，形成這一分子的紅外吸收光譜。每種分子都有由其組成和結構決定的獨有的紅外吸收光譜，可以采用與標準化合物的紅外光譜儀對比的方法來做分析鑒定。利用化學鍵的特征波數來鑒別化合物的類型，并可用于定量分析。由于分子中鄰近基團的相互作用，使同一基團在不同分子中的特征波數有一定變化范圍。此外，在高聚物的構型、構象、力學性質的研究，以及物理、天文、氣象、遙感、生物、醫學等領域，也廣泛應用紅外光譜儀。
吸收光譜分析法是目前應用最廣泛的一種光譜分析方法。吸收光譜最基本原理是物質對電磁輻射的吸收。當電磁輻射與物質相互作用時，就會發生反射、散射和吸收電磁輻射的現象，物質之所以能夠吸收光是由物質本身的能級狀態所決定的。例如原子吸收可見光和紫外光，可以使核外電子由基態躍遷到激發態，相應于不同能級之間的躍遷都需要吸收一定波長的光。分子吸收光譜比較復雜，它們不是分立的譜線而包括許多吸收帶。因?yàn)槊總€(gè)分子的能量包括三部分，即分子的電子能量，振動能量和轉動能量。每種能量都是量子化的，它們相應地都存在著一定數目的電子能級，振動能級和轉動能級。當電子由一個能級躍遷到另一個能級時，同時可能伴隨著許多不同的振動能級和轉動能級的躍遷。因此分子吸收光譜是一系列的吸收帶。
由于不同物質的原子、分子具有不同的結構，因而也就具有不同的能級狀態，同時入射光的能量只有滿足玻爾條件：
（式中，ν21為入射光頻率，Ε1和E2分別表示躍遷前后的電子能級）才能夠被物質吸收。因此，每一種物質的原子或分子都有它本身的特征吸收譜線和吸收帶，這就是吸收光譜用于定性分析的依據。
強度為I0，頻率為v的單色激光，通過長度為L(zhǎng)的吸收介質后，在接收端測得的強度為I，設T(i)為透過率，則有：
光譜吸收系數K0在K種痕量氣體的多組分情況下，包括了Nj重疊躍遷。
式中P為壓力，Xj為氣體j的濃度(摩爾份數)，Si, j[cm-2atm-1]和
分別為氣體j的某種分子能級躍遷i時的吸收線線強和線型。線強是溫度的函數，線型與壓力有關。
分子能級躍遷的線強，反映了吸收和受激發射的綜合效果，它依賴于光學躍遷概率和處于低能態和高能態的分子數目。光學躍遷概率是一個基本的參數，與溫度無關，但是，低能態和高能態的分子數是溫度的函數。在HITRAN96數據庫中，線強的單位為cm/molecule，這個單位是吸收的一個基本描述，但應用在氣體濃度測量中，不是很方便，經常用壓力和摩爾質量代替分子數，線強用cm-2atm-1單位，它們之間的轉化關系為：
分子的吸收線線強可以用在標準溫度T0下測得的線強S(T0)表示：
h為普朗克常數，c為光速，k為玻爾茲曼常數，
為分子處于低能態時的能量。Q是摩爾分子量函數，可以用下面多項式擬合得到：
其中多項式的系數可以在HITRAN96數據庫中查到。
圖1 CO紅外光譜儀圖2 CH4紅外光譜儀分子振動時，必須伴隨有瞬時偶極矩變化才能發生紅外光譜儀吸收，一個分子可能有多個振動模，只有使分子偶極矩發生改變的振動方式才會吸收特定頻率的紅外輻射。按照量子理論的諧振子模型，振動躍遷的選擇定則為
，稱為分子的基頻躍遷；但由于振動總是有一定的非諧性，因而使
成為可能，分別稱為第一、第二...泛頻躍遷，但譜線強度要能比基頻躍遷小很多?；l吸收帶一般位于中紅外光譜儀區，而泛頻吸收一般位于近紅外光譜儀區。如圖1所示為CO分子的紅外光譜儀，三個振動帶分別是基頻、第一泛頻和第二泛頻振動吸收帶，每增加一級泛頻，吸收線強要小兩個數量級。圖2所示為CH4分子的紅外吸收光譜，其3.3μm附近的
基頻吸收強度要比其1.65μm附近的第一泛頻吸收要強兩個數量級。由于紅外吸收光譜檢測的靈敏度正比于吸收線強度，因而在中紅外基頻吸收區進行光譜測量可以實現更高的檢測靈敏度。
紅外光譜儀檢測技術
紅外光譜儀檢測的基本依據是Lambert-Beer定律。如圖3所示，強度為I0，頻率為v的單色激光，通過長度為L(zhǎng)的吸收介質后，在接收端測得的強度為I，則在接收端測得的強度I有：
其中
為氣體分子的吸收截面，N為分子數密度。
圖3 紅外光譜儀檢測原理在弱吸收情況下(
），吸收介質對光強的吸收可以近似的表示為：
即可認為吸收介質對光強的吸收正比于氣體的濃度。常用的紅外光譜儀檢測方法主要有使用寬帶光源的傅里葉變換紅外光譜儀和非分散紅外光譜儀技術，以及使用激光光源的紅外激光光譜技術。
l 傅里葉變換紅外光譜儀技術
傅里葉變換紅外光譜儀儀是將邁克爾遜(Michelson)干涉儀、調制技術與計算機技術相結合的一種新型光譜儀。其核心部分是Michelson干涉儀，光源發出的光在其內部產生雙光束干涉，采樣后得到干涉圖，對干涉信號進行Fourier變換得到吸收光譜圖。圖4中給出了傅里葉變換紅外光譜儀儀原理圖。
圖4 傅里葉變換紅外光譜儀儀原理圖傅里葉變換紅外方法在信噪比、分辨率、速度和探測極限上具有很多的優勢。和傳統的色散型光譜儀比較，傅里葉變換光譜儀可以理解為以某種數學方式對光譜信息進行編碼的攝譜儀，它能同時測量、記錄所有譜元的信號，并以更高的效率采集來自光源的輻射能量，從而使它具有比傳統光譜儀高得多的信噪比和分辨率；同時它的數字化的光譜數據，也便于計算機處理。這是這些基本優點，使傅里葉變換紅外光譜儀方法發展成為目前中、遠紅外波段中最有力的光譜工具，并向近紅外、可見和近紫外波段擴展。它的研究、開發和應用已經形成了光譜學的一個獨立分支－傅里葉變換光譜學。在大氣探測和遙感領域，傅里葉變換光譜方法已是測量大氣紅外波段吸收和發射的主要方法，成為大氣紅外探測的有力工具。
l 非分散紅外吸收法
當CO2、CO和CH4等氣體分子受到紅外輻射照射時，將吸收各自特征波長的紅外光，引起分子振動能級和轉動能級的躍遷，產生振動－轉動吸收光譜，即紅外吸收光譜。在一定氣態物質濃度范圍內，吸收光譜的峰值（吸光度）與氣態物質濃度之間的關系符合朗伯－比爾定律，因此通過測量吸光度即可確定氣態物質的濃度。
圖5 非分散紅外測量原理圖如圖5所示，采用一個紅外光源，解決紅外光輻射強度不相同的問題。利用多次反射式測量室，增加光程，提高系統對低濃度氣體的監測能力。一般采用氣體濾波相關技術去除吸收帶內的其它共存分子的吸收干擾，提高測量精度。雖然氣體濾波相關技術可以提高非分散紅外方法的測量精度，但是不可能完全消除背景氣體的干擾。
l 紅外激光光譜技術
紅外波段是分子的振動和轉動光譜區，譜線非常豐富密集，要達到選擇性很強、靈敏度很高的檢測，就需要很高的光譜分辨率，能夠分辨特定分子的振－轉結構，只有這樣，才能在對大氣痕量分子的檢測中避免其它分子的干擾，特別是排除大氣中普遍存在H2O和CO2分子的干擾。傅里葉變換紅外光譜儀儀和非分散紅外光譜儀儀等使用寬帶光源的光譜儀，一般達不到如此高的分辨率。紅外激光器單模運轉時的典型線寬為0.0002cm－1，可滿足紅外光譜儀學高分辨率測量的要求。由于不需要使用額外的分光裝置，是一種直接的光譜檢測方法，可以實現檢測儀器小型化，更為適合發展小型、便攜的現場檢測儀器。紅外激光光譜技術的主要特點有：
1、高選擇性，高分辨率的光譜技術，它不受其它氣體的干擾。這一特性與其它方法相比有明顯的優勢。
2、一種對所有在紅外有吸收的活躍分子都有效的通用技術，同樣的儀器可以方便的改成測量其它組分的儀器，只需要改變激光器和標氣。因?yàn)檫@個特征，很容易就能將其改成同時測量多組分的儀器。
3、快速響應的測量技術。在不失靈敏度的情況下，其時間分辨率可以在ms量級。
4、高光譜密度，便于實現長光程的氣體檢測。
中紅外激光光源近紅外激光光譜技術在環境和工業安全及過程等領域得到很好的應用，能夠滿足靈敏度要求不是很高的現場檢測需要。但對于需要較高檢測靈敏度的應用領域，如對平流層大氣光化學過程研究、利用微氣象學渦度相關理論進行氣體通量檢測應用等，近紅外激光光譜檢測技術的靈敏度還遠不能滿足需要。中紅外波段是氣體分子基帶吸收光譜區，分子吸收線的強度比近紅外波段要大幾個量級，能夠?qū)崿F(xiàn)痕量氣體的超高靈敏探測。
中紅外激光光譜技術的應用離不開激光技術的支持。目前，連續可調諧紅外激光光源可以覆蓋大部分光譜區域（圖6）。
在中紅外波段，相干激光光源可分為兩類?！癆”類是利用激光材料的激發和受激輻射發出可調諧中紅外激光輻射光源； “B”類激光光源是基于近紅外（0.9~2μm）激光光源的非線性光學參量頻率轉換得到的。A類中紅外光源主要有鉛鹽半導體激光器、銻化物激光器和量子級聯激光器（QCL）。
圖6 可調諧紅外激光光源鉛鹽激光器
鉛鹽半導體激光器是最早被用于光譜技術的中紅外激光器，已經研制出3~ 30μm波長范圍輸出的產品。這些激光器由PbTe，PbSe和PbS以及這些材料與SnSe，SnTe，CdS以及其它材料混合物的各種合金制成。鉛鹽激光器需要低溫制冷才能得到粒子數反轉。能帶決定于半導體成份和制冷溫度，決定著輸出的激光波長。可以通過改變Pb和其它成份的化學計量或使用不同的Pb合金來制造不同波長的激光器。鉛鹽激光器通常是FP型激光腔結構，連續調諧范圍受到激光腔模式跳躍的限制，一些情況下還會出現多模振蕩。
盡管鉛鹽半導體激光器具有諸多缺點，使用鉛鹽激光器作為光源的光譜儀甚至在野外環境中仍然可以具有非常好的靈敏度，但由于需要低溫制冷，便攜式儀器的發展受到了很大限制。
銻化物激光器
在2μm以上輸出功率達20mW/facet的室溫連續輸出的半導體激光器已經在GaSb基底上采用分子束外延生長法得到；已經報道了輸出波長為2.35μm的窄帶FP腔GaInSbAs/GaSb電泵浦的量子阱激光器。這些激光器在一定的電流和溫度范圍內以基模和單頻工作。其輸出正好處于CO，CH4，NH3和NO2等氣體的泛頻和組合吸收線光譜區。為了盡量覆蓋到基頻光譜區，許多組報道了在2－3um光譜區的銻化物半導體激光器和在3～5μm范圍的InAsSb/InAs 激光器的研究。然而，這種技術還沒有實現單頻工作的DFB激光器。因此，這些激光器必須工作在外腔結構下才能獲得穩定的窄線寬輸出。盡管已經證明了室溫工作是可行的，然而穩定可靠的單頻工作仍然需要低溫制冷。
量子級聯激光器
量子級聯激光器是基于多個量子阱異質結中掩埋次能級躍遷的單極半導體注入激光器（圖7），它們是通過能帶工程并通過分子束外延生長方法得到的。QCL激光器的輸出波長依賴于量子阱和作用區掩埋層的厚度而不是激光材料的能級。
圖7 級聯多量子阱結構由于QCL輸出波長不受帶隙寬度的限制，因而能夠被制成在中紅外波長區較寬范圍里輸出。QCL的輸出波長區可以從3.5μm到60μm，激光輸出功率可以達到幾個mW。QCL在脈沖工作方式下可以工作在室溫下，并且已經被用于痕量氣體的光譜檢測，但由于脈沖激光固有特點使其線寬相對較寬。雖然單模連續輸出DFB－QCL已早有報道，但到目前為止，還沒有痕量氣體檢測的報道。
鑒于目前中紅外光譜儀區傳統激光技術存在的需要低溫制冷等限制，利用技術成熟的近紅外激光光源的參量頻率轉換實現室溫下連續波中紅外相干光源輸出是一個有效的補充。在中紅外光譜儀相干光輸出的參量過程主要有光參量振蕩（OPO）和差頻變換（DFG）。
光參量振蕩器
如圖8所示，OPO是有諧振腔的一種二階非線性光參量過程，利用參與參量過程的一個或兩個光波在諧振腔內的振蕩實現高效的光頻率下轉換。參量振蕩器作為一種寬帶可調諧、高相干的激光光源,以其獨特的優良特性在許多科學領域已顯示出越來越廣泛的應用前景,隨著高質量泵浦激光源和新型高效的非線性晶體的出現，光學參量振蕩器相繼實現了從深紫外到遠紅外的全波段的調諧。在大氣污染成分檢測和光電對抗等領域得到廣泛應用，脈沖方式的OPO已經實現商品化，連續輸出的OPO由于受到高功率泵浦激光源的限制而發展相對滯后。OPO輸出波長調諧是由泵浦和相位匹配條件決定，因而難以實現快速的波長調諧。
圖8 光參量振蕩器原理差頻中紅外相干光源
DFG同樣也是利用泵浦激光源在非線性晶體中的非線性頻率下轉換實現中紅外相干光輸出。與OPO不同的是，DFG系統需要兩個泵浦源（圖9），高頻光波稱為泵浦光，另一個稱為信號光，輸出DFG光波的波長和線寬唯一由輸入光波決定，因而調諧方式更為簡單，能夠?qū)崿F(xiàn)DFG光波快速掃描和調制。采用近紅外高功率、窄線寬的紅外調諧激光光源和高效的非線性光學晶體，能夠?qū)崿F(xiàn)中紅外光譜儀區寬調諧、窄線寬特點的相干光輸出。基于非線性差頻變換的相干光源已經被應用于高分辨紅外光譜儀技術，實現了對大氣污染成分的高靈敏、高分辨的快速檢測[28]。
圖9 差頻產生原理非線性光學差頻轉換原理自從1960年第一臺固體激光器問世以來，與激光這種高功率密度相干光源有關的非線性光學在此之后得到了蓬勃發展。尤其是近十余年來，隨著新型非線性光學材料、準相位匹配技術，以及半導體激光技術的發展和成熟，非線性光學頻率變換方法也逐漸由基礎研究階段進入應用基礎和實用研究階段，在開拓新的相干光波段發揮出越來越重要的作用，并被廣泛用于光通訊、大氣遙感、環境監測等軍用和民用領域。本段對非線性光學頻率變換與準相位匹配技術原理作了概述，重點對PPLN晶體的匹配特性及準相位匹配帶寬進行了理論研究。
線性光學頻率轉換
光波在介質中的傳播過程也是光波與物質的相互作用的過程。在光波場作用下，介質中粒子的電荷分布將發生畸變，進而引起電偶極矩。單位體積內的電偶極矩稱為介質的電極化強度P。若光場強度不太大時，電極化強度P與光電場E之間成線性關系，光在介質中的傳播滿足獨立傳播原理和線性疊加原理，屬于線性光學范疇。相應的光在介質中引起的極化強度P與光電場E的關系為：
其中
是表征介質對光極化特性的極化率張量，在線性光學響應條件下，它是與光電場E無關的常量，
，n為介質的折射率。
但在光場足夠強（與原子內場可比時）時，以致電偶極矩不僅與光波場的線性項有關，而且與光波場的二次及高次項有關，這種非線性極化場將激發與入射光場不同頻率的光場輻射。這種光學現象被稱為非線性光學響應。相應的光在介質中引起的極化強度P與光電場E的關系為：
這時的
就不再是常量，而是與光電場E有關。對于非線性光學過程，當入射光場遠離介質的共振區，極化強度與入射光場的關系可以采用級數展開形式表示：
其中
是i階極化率張量，
為i階極化強度。由非線性光學理論可以證明，相鄰兩項極化強度的大小之比為：
其中
為介質中的原子內場，典型值為3×1010V/m。在激光出現之前，一般光源所發出的光場遠達不到可以觀測到非線性光學現象的強度。激光器誕生后，由于其高功率密度特點，使二階，甚至三階非線性光學現象的觀測都成為可能。其中利用二階非線性過程實現非線性頻率轉換已經成為現實，對傳統激光相干光源起到了有效的補充。
對于二階非線性光學過程，假設有兩個入射光電場，由式2.11可以得到：
其中括號內第一、二項表示倍頻過程，第三項為和頻過程，第四項表示差頻過程。各項非線性過程產生新的頻率光場關系可以描述為：
二次諧波產生（SHG）
非線性光學材料在被高強度光場泵浦時，會在材料中產生入射光場頻率ω的二次諧波。初始入射光束的兩個光子被轉換成二倍頻(2ω)的單光子。SHG是最早觀察到的非線性光學效應。它是在1961年就已經通過實驗得以驗證。SHG過程可以利用圖10加以說明：
圖10 二次諧波產生過程示意圖和頻產生（SFG）
和頻發生是不同頻率的兩個入射光子在非線性光學材料中混頻，產生頻率ω3為入射光子頻率和的光子的過程，即ω3 = ω1 + ω2。SFG對于產生高頻光，特別是UV光很有意義。SFG過程如圖11所示：
圖11 和頻過程示意圖差頻產生（DFG）：
圖12 差頻產生過程示意圖如圖12所示，差頻是由兩個頻率分別為ω3和ω2的入射光子非線性混頻產生新頻率的光場ω1，其關系為ω1 = ω3 - ω2，它是非線性光學頻率下轉換過程。習慣上，最高頻ω3的光波被稱為泵浦光，最低頻ω1的光波被稱為閑頻光，剩下的頻率為ω2的光波被稱為信號光。利用近紅外和可見波段的激光在非線性晶體中的差頻混頻過程，可以獲得室溫下工作的高質量中紅外相干光源，應用于大氣遙感及環境污染氣體高靈敏檢測等。
光學整流（OR）：
光學整流是頻率為ω的入射光束與自身或其它同頻率的光束混頻產生差頻Δω = 0的過程。這個過程是由Bass等人在1962年最早觀察到。
上面提到的所有過程，其能量都是守衡的，即：
其中?=h/2π表示普朗克常數。
二階非線性光學系數
從上面式我們可以看到，晶體的非線性光學性質只是與介質的
有關，介質極化率具有頻率和空間色散特性，因而χ(m)是一個張量，不僅與波長有關，而且取決于光場的入射方向。張量χ(2)是由3 × 3 × 3的張量元來表示的，按照張量表示，二階非線性電極化強度可以表示成：
這里χ(2)第一個下標i對應感生電極化強度的下標，而第二個下標j和第三個下標k與入射電場對應。所有這些下標代表空間的三個軸（1、2、3）。在非線性光學中，通常引入非線性系數dijk描述介質的二階非線性特性，它與二階非線性極化率的關系為：
由于非線性極化張量的本征對易對稱性，使得dijk后兩個腳標j和k可以互換，一些張量元具有相同的值。因而，可以將d張量寫成一個3 ×6的矩陣。dim共18個元素，而由于晶體的空間對稱性，獨立元素的數目還會大大減少。
對于有中心對稱的晶體，所有的張量元均為零；對于三斜晶系的晶體，所有的張量元均為非零的。對于大部分的其它對稱性的晶體，非線性張量的許多項都是等于零的，這樣使計算得到簡化。在表1中列出了一些常用的頻率轉換光學材料的非線性系數[43]，非線性系數的單位是pmV-1 (10-12mV-1)。
表 1 常見非線性光學晶體的非線性系數差頻耦合波方程及轉換效率
接下來我們繼續討論二階非線性光學差頻過程光場在介質中傳播時的光電場變化。根據麥克斯韋方程，相互作用波可以用下式耦合波方程描述：
二階非線性光學差頻過程是三波相互作用過程。因此，這里的
，
、
、
分別是泵浦、信號（s）、空閑光場電矢量。在非線性光學過程中，對于嚴格的單色波，其場幅度不隨時間而變化，即場幅度不是時間t的函數，此時光波電場表示為：
假設三波均沿Z方向傳播，小信號平面波近似下，可以得到差頻過程的耦合波方程：
其中np、ns、ni分別是泵浦、信號、空閑光在晶體中的折射率；?k為三波傳播過程中的波矢失配量，定義為：
deff為非線性相互作用的有效非線性系數，決定于相位匹配的類型和介質的性質。求解式上式，可以得到差頻輸出光功率表達式為：
其中，L為三波在晶體中的作用長度，
為聚焦參數，描述光束的耦合效率，
為入射波矢量的比（
），
(
,
)是作用長度與入射光束聚焦參數的比。Chu推導了h函數的嚴格表達式：
h函數對
和μ的依賴關系如圖13所示。
圖13 h函數與kesi、μ的關系轉換效率：
由上式可以看到，?k＝0時差頻過程有最大的轉換效率，這時被稱為相位匹配。但如果?k≠0，則輸出差頻功率與作用距離有sinc2的函數關系，經過一段距離以后，差頻光的能流方向會發生變化，這個距離被定義為相干長度：
差頻準相位匹配
在二階非線性光學效應中，要獲得有效的非線性光學頻率變換，輸入波和輸出波在非線性光學介質中傳播時，光波之間不僅要在能量上守恒，滿足
，而且三個光波的波矢還必須滿足相位匹配條件，即動量守恒條件。前一個條件決定了三個光波的頻率關系，后一個條件是作用波矢的位相匹配關系。差頻相位匹配條件為：
其中
、
、
分別是泵浦、信號、空閑光波矢量，
(
)。通常由于材料的色散關系，三波在晶體中有著不同的相速度，從而導致三波在晶體傳播的相位失配量不為零，則沿相互作用方向每經過一段距離(
)，產生光的相位就發生一次反轉，這樣前一個時間段和后一個時間段產生的光波相互抵消，產生光強在作用距離上周期性的變化，不能形成有效的光強輸出。要獲得有效的非線性光學頻率變換，實現位相匹配的方法通常有兩種：雙折射相位匹配（BPM）和準相位匹配（QPM）。
雙折射相位匹配技術是利用晶體的雙折射效應實現的，即利用各向異性晶體的雙折射效應，補償因色散造成的輸入光和輸出光之間的位相失配。雙折射相位匹配受到材料本身的許多限制，如晶體需要沿特殊的方向切割，或需要特定的工作溫度等。對于具體的材料，雙折射效應也只能在一定的波段范圍內起到補償作用。如鈮酸鋰（LiNbO3）不能用雙折射相位匹配實現藍光倍頻；鉭酸鋰(LiTaO3)的雙折射效應遠小于自身的色散效應，不能實現雙折射相位匹配。雙折射相位匹配要求參與相互作用的光波具有不同的偏振方向。因此，雙折射相位匹配只能利用晶體非線性光學系數較小的非對角元素；另外由于走離效應，也不能充分利用晶體的整個通光長度。由于雙折射相位匹配技術在實際應用中存在的許多難以克服的缺點，極大限制了非線性光學頻率轉換的效率。
1962年,Armstrong 等人提出了非線性光學中的準位相匹配原理，即通過晶體非線性光學系數的周期性調制，補償光參量過程由于晶體的色散引起的各相互作用波矢之間的位相失配，使非線性過程顯著增強。準相位匹配技術拓寬了非線性晶體的應用范圍,大大提高了非線性光學轉換效率，已成為非線性光學材料和固體激光器領域的研究熱點之一。準相位匹配是在“介電體超晶格”中實現。所謂介電體超晶格,是指在介電晶體中引入可與經典波波長相比擬的超周期結構,此種晶體也被稱為光學超晶格、聲學超晶格或微米超晶格[47]。通常用超晶格倒格矢來描述超晶格，其方向垂直于片疇，大小為
,a 、b 分別為正、負電疇的厚度,
為超晶格的周期, m為整數，稱為初基倒格矢。通過調節超晶格的倒格矢,即調節超晶格的周期,彌補由于折射率色散而產生的波矢失配。利用周期極化晶體來實現準相位匹配是一種有效而簡便的方法。實踐證明,鐵電材料是目前實現準相位匹配的最理想材料。所有的鐵電晶體在居里溫度以下都會表現出自發極化特性,并且能夠在外加電場的作用下,有效地實現鐵電疇反轉,改變晶體的自發極化方向。
圖14是周期極化晶體結構及QPM原理示意圖，箭頭方向?yàn)榫w的自發極化方向。相鄰兩片晶體疇的自發極化矢量相反，這等價于第二片鐵電疇物性張量對第一片鐵電疇物性張量而言，其坐標系統繞光軸方向旋轉了180°，因而與奇數階張量相聯系的電疇的物理性質，如非線性光學系數、電光系數、壓電系數等(包括所有與奇數階張量相聯系的物性常數)，都是同值,而符號由“+”變?yōu)椤?”。因此，此類單晶體的物理性質不再是常數而是空間坐標的周期函數。如果其周期可與經典波波長比擬,就成為我們前面所說的光學超晶格。利用周期極化晶體實現準相位匹配,由于對晶體的自發極化方向進行了周期性調制,使得在有效非線性系數中引入了一個空間調制函數，設周期極化函數為矩形，則沿傳播方向（z為通光方向）的非線性光學系數可以表示為：
（a）（b）圖14 周期極化反轉疇結構
（a）晶體周期極化反轉方向 (b) 非線性光學系數的周期性調制
為區別起見，新的有效非線性系數用dQ表示。dQ可用傅立葉級數展開為：
其中：
m為準相位匹配的階數，
為周期極化引入的相移。當調制的占空比為1/2（a=b）時，對于某奇數階準相位匹配，有效非線性系數可以簡化為：
其中m＝1時，即一階準相位匹配時有最大有效非線性系數：
將新的有效非線性系數
帶入到耦合波方程中得到準相位匹配的相位失配量為：
對于共線三波混頻過程，上式可以用代數式表示。因此，對準相位匹配來說，欲使相位失配量
，只需極化翻轉周期滿足：
即利用周期極化晶體實現準相位匹配，就是以
的奇數倍為周期，周期性的改變非線性晶體的自發極化方向來補償波矢位相的失配，從而在整個周期極化晶體長度內實現轉換效率的持續增長。一階準相位匹配時有最大有效非線性系數，因而通常采用
為周期的極化反轉結構。
圖15 不同波矢相位匹配條件下的非線性頻率變換效率
A：雙折射相位匹配； B：準相位匹配；C：位相失配
圖15所示為不同相位匹配（共線）條件下波矢量匹配關系和非線性轉換效率，圖中假設雙折射相位匹配與準相位匹配使用了相同的非線性系數；其中曲線A、B、C反映的分別是滿足雙折射相位匹配關系、準相位匹配關系，以及相位失配時的非線性頻率轉換效率與傳播距離的關系。從圖中我們可以看到，只需周期性的改變非線性系數的符號，就能使非線性轉換光波在本該衰減的距離繼續得以增加。由于這種周期性的結構會對非線性光學系數產生一個衰減因子2/p ；因此，在相同整數倍相干長度的作用長度上準位相匹配下的轉換效率是理想位相匹配情況下的(2/p)2 倍。但是由于可以使用晶體的最大非線性光學系數，實際的轉換效率通常會遠大于雙折射相位匹配。
QPM技術是一種人為設計晶體周期結構以達到滿足相位匹配的關系，與傳統BPM技術相比，QPM具有以下優勢：
1、通過人為合理控制疇反轉周期，可實現理想的非線性相位匹配，使頻率變換輸出光的能量達到實際應用要求。
2、 非正交光束，這意味著非線性系數不再必須是非對角張量元，可充分利用介質的最大非線性系數，非線性效應得以顯著提高。如LiNbO3晶體在雙折射相位匹配中只能利用較小的非對角張量元d31，而準相位匹配可以利用它的最大非線性系數d33(e+e→e匹配)，非線性轉換效率在一階準相位匹配條件下提高了
倍。
3、 非臨界相位匹配，不存在走離效應，對入射角要求降低，相互作用波能夠嚴格限制在晶體內。因而可以充分利用晶體的通光長度。
4、 在非線性晶體中設計制備出各種不同的周期的疇結構，通過改變疇結構周期和晶體溫度就能十分方便的實現輸出光波長的可調諧，對透光區內任意波長的光波都可以實現理想的相位匹配。
總之,QPM技術的最大優點是非線性轉換效率高,并且可以使那些在通常條件下無法實現相位匹配的晶體和通光波段得以實現頻率變換,解決了常規BPM難以解決的問題，拓寬了應用范圍,增加了調諧方式。
周期極化晶體準位相匹配技術只有在光學超晶格中才能實現。雖然利用周期極化晶體光柵實現非線性過程的相位匹配的概念早在1962年就提出了，但在器件的制備上存在很大困難，經過科學家的多年的努力，目前已經可以通過多種疇工程加以實現。
一、周期極化晶體的制備
周期極化晶體的制備方法有：晶片堆積方法、離子擴散法、熱處理法、電子束掃描法、外電場極化法和晶體直接生長法等，其中又以外電場極化法效果最好，是目前商品化周期極化晶體的主要制作方法，下面對這種方法做簡單介紹。
早在1969年，Canlibel就提出使用30kV/mm以上的高壓電場可以使LiNbO3這類氧化物鐵電晶體的鐵電疇反轉。然而，如此高的電場很容易將晶體擊穿，且無法控制疇極化反轉過程條件，制約了它在制備準相位匹配器件方面的應用，十年后，俄國科學家Evlanova等對電場極化LiNbO3晶體做了大量實驗，但一直沒有解決極化過程中如何控制疇反轉條件，所以無法達到制備光學器件的要求程度。如何在光刻基礎上發展一種較為精確的控制疇反轉周期和占空比的方法就成為隨后迫切需要解決的課題。直至1993年Ya ** da（日本索尼公司）等將半導體光刻工藝和外加電場法結合起來成功的解決了疇反轉控制條件，才使這一外電場極化方法逐步成熟。1995年Myers等詳細介紹了在室溫條件下制備周期極化LiNbO3晶體的工藝條件。首先他們利用半導體光刻工藝在清洗干凈的LiNbO3晶體＋Z薄片表面上光刻上光柵型電極，隨后在它們上面覆蓋一層薄的絕緣膠用來阻止兩電極之間疇的反轉，在薄片的兩個表面加上脈沖高電壓，當所加電場超過室溫LiNbO3晶體矯頑場（21kV/mm）時，使得處于光柵電極部分的晶體材料開始疇極化反轉。極化反轉所需時間在1s左右，如果極化反轉時間太短（少于50ms），極化反轉疇很不穩定，它會自行返回，只有極化反轉時間足夠長，極化反轉后的疇才能保持穩定。整個極化過程中必須精確控制極化電壓和電流，使線路中輸送到晶體表面上的電荷恰好等于所設計占空比要求的電荷數。極化疇的占空比通過合理的設計電極周期和控制所加外電場電流的大小來達到最佳值。外電場極化完成后，樣品的通光方向經拋光等處理后，即可投入準相位匹配技術的使用。隨著外場極化技術的日趨成熟，人們可以不用覆蓋絕緣膠也能實現理想疇反轉。圖16所示為外場極化法制備周期極化晶體的裝置原理圖。
圖16 外電場極化法裝置外電場極化法制備周期極化晶體主要的難題是極化過程對極化電壓要求較高，因而使極化晶體的厚度受到限制，影響了能夠達到的通光孔徑。但最近幾年的研究表明，通過晶體摻雜以及適當?shù)幕瘜W(xué)配比可以大大降低晶體的極化電壓。目前，此技術已能夠制備出厚度達1mm，長度達5cm的PPLN晶體。由于外加電場極化法可以大大降 ** 作周期極化晶體的難度與成本，因此這種技術倍受人們重視，同時也大大推進了準相位匹配技術的發展。
二、周期極化技術發展趨勢
目前,周期極化技術的發展趨勢是充分利用QPM技術,可人為設計周期結構這一優勢,實現更為靈活的晶體結構。已研制出在晶體的不同區域制備出不同的極化周期,獲得高次諧波,可調諧波長或多波長相干光輸出。
1 準周期極化晶體
準周期極化晶體(Quasiperiodic multiple grating),是由多種不同周期的結構按某種特殊規律串接而成的。如圖17所示，此結構中存有多組倒格矢,且可通過適當?shù)慕Y(jié)構參數來調節。經過特殊設計,選取具有多種特定倒格矢的準周期極化晶體,就能同時完成倍頻、差頻、混頻和光學參量振蕩等各種非線性轉換,大大簡化了光學系統的體積及操作難度。南京大學閔乃本研究團隊[51]對準周期光學超晶格開展了廣泛的研究，利用QPM 技術在LiTaO3 晶體上實現了SHG和SFG的耦合。通過在準周期極化晶體中的二次諧波過程和頻率上轉換過程的耦合,就可以利用目前的二次非線性介質材料實現三次、四次甚至更高諧波的輸出,使操作調試過程大大簡化,同時理論分析表明,轉換效率也有很大的提高。
圖17 準周期極化晶體光柵結構2 多周期極化晶體
多周期極化晶體(multiple grating),是由多個不同周期的光柵結構沿y方向“并聯”而成的(晶體沿z 軸極化,通光方向?yàn)閤軸)。圖18所示是多周期PPLN 的+ z 方向的局部俯視圖。應用多周期極化晶體實現OPO或DFG，通過調節泵浦光束和晶體的橫向相對位置,即可獲得 ** 長范圍的調諧輸出。其優點是調諧機構簡單,輸出波長范圍大,還有QPM本身所有的轉換效率高的特點。
圖18 多周期極化晶體光柵結構3 扇形周期極化晶體
普通的周期極化晶體反轉疇壁平行于Y 軸,扇形周期極化晶體(fan-out grating)的反轉疇做成“扇形”結構,疇壁與Y 軸有一傾角,這樣沿Y 向周期間距保持連續增加(如圖19所示)。因此只需調整泵浦光束和扇形極化晶體在諧振腔中的橫向相對位置,就可方便地實現波長的連續可調諧輸出。同一般的通過控制晶體溫度來改變輸出波長的方法相比,此方法的輸出波長范圍大,操作簡便,精度也較高[28]。
圖19 扇形周期極化晶體光柵結構4 摻雜型周期極化晶體
外加電場法被證明是周期極化反轉晶體制備的一種有效手段，利用本征型非線性光學晶體通常具有較高的極化反轉電壓，以及光折變損傷閾值低的缺點，限制了周期極化晶體的通光孔徑和非線性的應用，利用晶體摻雜方法可以有效提高晶體光折變損傷閾值，降低晶體的矯頑場。陳云琳等人在近化學比LiNbO3晶體中摻入2mol%的MgO，其極化反轉電壓下降到只有本征晶體1/12。
紅外激光光譜氣體檢測方法紅外激光光譜氣體檢測方法從信號檢測方法上分為掃描吸收光譜和調制光譜方法，本節這兩種方法分別作一介紹。
掃描吸收光譜方法紅外激光直接吸收光譜技術改變激光的波長而不停地掃描整條吸收線，并且通過信號平均器對多次掃描結果進行累加平均，從而得到一條譜線。利用先進的數據處理方法，就能夠克服固定波長技術中難以避免的系統誤差對測量的影響。這些誤差包括了標準具條紋、隨著時間漂移而產生的剩余幅度調制和其它在附近的吸收線的影響等。
將公式對吸收線型進行積分，可以得到反映直接吸收光譜的更簡化的公式：
這種情況下，總的吸收用吸收線的面積來表示，只考慮某種氣體j的特定的能級變化i時，公式可以簡化為：
這樣探測氣體j的濃度Xj可以通過測量T(i)得到。
圖20為典型的直接吸收測量方法的示意圖。
典型的直接吸收法分析過程為：通過鋸齒掃描信號改變激光器的注入電流來對激光器的波長進行調諧，激光被分束片分成兩束，其中一束直接通過測量的氣體介質，被探測器檢測，通過對掃描范圍內沒有氣體吸收的區域進行低階的多項式擬合(如圖15a所示)，可以得到近似的初始激光強度，由這兩個強度能夠得到隨時間變化的吸光度。但從公式（）可知，要反演氣體的濃度，需要把吸光度轉換到頻域，因此將另外一束激光通過標準具，其強度被測量(圖21b) ，標準具譜線的峰－峰值之間的距離在光學頻域是一個常量，也就是標準具的自由譜線范圍(FSR)。因此，標準具的譜線反應了激光的頻率與時間的關系，利用這種關系可以把吸光度轉換到頻域，得到頻域上的吸收譜線(圖22)，然后用理論上的躍遷線型去擬合這條譜線，就能夠得到氣體的濃度。
圖21 兩束激光分別通過氣體介質和標準具后測得的信號圖22 頻域下直接吸收光譜的擬合及殘差圖直接吸收的優點：方法簡單，不需要濃度標定就可以直接得到其濃度；缺點：靈敏度低，難以滿足低濃度的痕量氣體檢測的要求。
調制吸收光譜技術根據各種調制參數的相對大小和探測手段分為波長調制（WMS）和頻率調制（FMS）。兩種方法在本質上實際是相同的，都是對激光器的波長(光學頻率)進行調制；不同是：FMS的調制頻率等于或者大于吸收線寬，而WMS的調制頻率是遠遠小于線寬的。
WMS技術的調制頻率一般小于50KHz，信號可以利用商用的鎖相放大器在適當?shù)闹C波頻率上進行檢測（通常采用的是2f）。WMS技術的信噪比主要受到激光器額外噪聲和系統的標準具噪聲的限制，得到檢測限在10－5范圍。多種方法被發展用于抑制標準具效應和激光器額外噪聲，已經能夠達到10－6的檢測限。
FMS技術，最早是由1980年Bjorklaud提出，并被眾多作者采用，F(xiàn)MSde調制頻率比吸收線寬和調制幅度都要大，在這么高的頻率（GHz）上，激光器的額外噪聲是可以忽略不計的，因而原則上可以得到散粒噪聲限制的檢測靈敏度。FM技術因而具有比WM技術提供更低檢測限的潛力。然而，調制頻率越高，對儀器的要求就越多，增加了系統的復雜性。另外在高頻調制下，光譜調制深度會受到很大限制。因而，盡管FMS技術本質上具有更高的檢測能力，但WMS技術在目前依然是被更多的采用，特別是在需要很高的調制幅度的大氣壓下的氣體檢測。本節針對可調諧半導體激光吸收光譜中波長調制光譜技術進行討論。
一、波長調制光譜基本原理
波長調制的基本實驗裝置如圖23所示。在激光器的驅動電流上和慢掃描信號和一個快變的調制信號對激光器的輸出波長進行調制。當光束通過樣品池時，在有吸收線的頻率上，激光器的頻率調制將產生輻射強度的調制(見圖24)，光電信號可以利用鎖相放大器進行諧波檢測，獲得氣體吸收的信息(見圖25)。
圖23 波長調制光譜系統基本構成圖24 調制頻率掃描通過吸收線圖25 直接吸收光譜與波長調制光譜早期的研究表明，在調制幅度遠小于吸收線半寬時，利用泰勒級數對吸收線形進行展開，可以從吸收線形的n階導數得到WMS各次諧波線形，所以在很多文獻將WMS技術等同于導數光譜。然而，在WMS技術中，最佳條件時的調制幅度是大于吸收線線寬的。因此，泰勒級數展開的方法不適用于最優條件下的WMS。為了解決任意大調制幅度問題， Arndt基于Fourier分析給出了Lorentzian展寬下的n次諧波分量的解析形式。Reid和Labrie最早利用半導體激光對這些理論描述進行實驗驗證。Philippe基于Fourier分析方法對幅度調制對2f線形影響進行了更為全面的研究。
半導體激光器的頻率通過注入電流進行調制。采用頻率為f的正弦調制信號對注入電流進行調制，會產生激光輸出頻率相對于中心頻率的調制，激光器的瞬時輸出頻率可以表示為：
式中，
是調制幅度(典型值與吸收線寬一個量級)。光通過樣品池吸收后的強度可以用
的余弦傅立葉級數來表示：
其各次諧波分量
可以表示為：
上式中
。對于痕量氣體吸收，
，不考慮光強的變化，可近似得到：
因此，每個諧波分量都是直接與痕量氣體的濃度N成正比的。Arndt推導了歸一化Lorentzian線形函數的各次諧波分量解析表達式：
這里
，
表示復雜小量，
；引入調制系數
。
圖26 Lorentzian線形各次諧波分量圖27 各次諧波分量與調制系數的關系圖26所示為低階的幾次諧波分量波形和信號幅值與調制系數的關系。其中偶次諧波分量的峰值處于吸收線中心，而奇次諧波分量的峰值相對于中心波長有一個偏移，并且隨著諧波階數增加，信號的幅值將會減小。在波長調制光譜中，諧波信號的強度與調制參數有很大關系，圖27所示為L(zhǎng)orentzian線形函數下的幾個低階諧波信號幅值與調制系數的關系，
次諧波分量的最大值對應的調制系數分別為：2.0、2.2、3.6、4.1。由于各次諧波均正比于吸收氣體濃度，因而每個分量都可以作為檢測信號用以反演氣體濃度，但由于商用的鎖相放大器通常具有一次和二次諧波分量檢測功能，并且信號幅值隨諧波階數增加而減小，通常選擇二次諧波分量(2f)作為檢測信號，不選擇一次諧波分量的原因是其峰值位置偏離中心波長，而且受幅度調制影響較大。
二、幅度調制的影響
由于半導體激光器波長調制是通過注入電流的調制實現的，必然會引起一定的激光器輸出光功率的幅度調制，波長調制引起的幅度調制在大多數應用目的下可以被認為相對于注入電流是線性的，則輸出光強可以表示成：
其中
為平均輸出激光光強，
為幅度調制幅度，
為波長調制和幅度調制的相位差。
利用上節討論的結果，考慮幅度調制以后的透射光強即可表示為：
對應的波長調制吸收信號二次諧波分量則可以表示成：
忽略激光波長調制和幅度調制之間的相位差，上式可以簡化為：
從式可以看到，實際檢測到的2f信號除了包括了起主要作用的吸收線形的二階傅立葉分量
外，還包括由于線性幅度調制引入的奇次諧波分量
和
。這些項的引入，使2f信號失去了原來的對稱性。圖28所示為利用(4)的數值解得到的實際2f信號以及各次諧波分量的模擬關系，模擬計算中吸收譜線線型取為L(zhǎng)orenzian線型，m采用二次諧波最優調制參數（m =2.2），幅度調制深度取典型實驗值
＝0.15Ic
。從圖中可以看到，奇次諧波分量
和
使實際2f信號相對于二階傅立葉分量
在線型上發生了改變，但只影響到線型的兩翼，信號的中心峰值并沒有改變，這是由于對稱吸收線型的奇次諧波分量在吸收線的中心位置為零，因而不會影響2f信號的峰值，可以利用2f信號的峰值實現濃度反演。
圖28 各諧波分量和實際2f信號三、標準具噪聲
雖然從光學系統各種表面的反射光一般都是很低的，但它們相互疊加將導致與波長有關的透射率變化，進而將影響實際的信號檢測。這些效應會引起WMS技術中多種形式的背景噪聲，具體表現為在信號上疊加了光學干涉條紋，這些已被多位作者研究。波長有關的透射效應產生的光學干涉條紋是WMS技術中主要背景噪聲來源，并由于干涉效應漂移并且會引起系統背景的波動。
標準具效應是平行的兩個光學平面間發生的多光束等傾干涉，兩個反射面構成一個等效的光學諧振腔（圖29），光學透射率可以用低精細參數的Airy函數描述。而一個完整的光學系統可以用一系列光學諧振腔來描述。
頻率為
的單色光通過系統中兩個光學表面（一個標準具）的透射率
可以寫作：
式中F是精細系數，
等于
，可以由諧振腔條件給出，自由光譜區
為
，L為諧振腔長度。考慮標準具效應引起的透射率的變化，則光譜系統的透射光強將在原有關系的基礎上受到光學系統透射率的調制。
對于由較小精細系數光學表面構成的標準具，式可以用Taylor級數展開：
將半導體激光波長表達式代入上式，進行直接的積分可以得到以下標準具透射函數Fourier級數分量的表達式：
這里
是一類n階貝塞爾函數，
和
分別由
和
給出。
忽略高階透射函數Fourier分量，由標準具效應引入的WMS 2f信號背景噪聲可以表示為：
圖30所示為由上式計算得到的自由光譜區分別為0.5GHz、50GHz標準具引起的2f背景噪聲結構。計算中使用的參數分別：中心波長為1580nm、吸收線寬3GHz、調制系數為2.2，精細系數取0.17。
圖30不同自由光譜區標準具諧波噪聲圖31不同距離標準具諧波噪聲幅值圖31所示為利用相同參數計算得到的2f背景信號分量幅值與腔長的函數關系。由于標準具中心頻率的變化，背景信號在一個相對緩慢變化的包絡下快速振蕩。從圖中可以看到，從一個短腔情形開始， 2f WMS技術中背景信號包絡幅值隨著腔長增加而增加，背景信號的包絡的最大值都是出現在腔長為11mm時（對應的FSR為13GHz），其原因是這個腔長對應的與波長有關的透射率曲線半高寬與分析氣體吸收線的半高寬相等。繼續增加標準具腔長，標準具噪聲會趨于減小。 圖32所示為不同自由光譜區干涉條紋對2f信號的影響，從圖中可以看到，短距離標準具對2f影響更為顯著。
圖32不同自由光譜區干涉條紋對2f信號的影響
大多數TDLAS系統的檢測靈敏度不是受到激光器和探測器噪聲的限制，而是來自于光學表面的光學條紋。它主要是來自光學系統標準具的反射和散射。條紋一般是以正弦函數的形式改變背景信號，對于直接測量信號和各級諧波譜線都是如此?？梢酝ㄟ^精心的光學設計和光路調節來減少光學條紋，但想將其幅度控制在吸收的10-4以下通常是很困難的。為了達到10-5到10-6靈敏度，必須想方設法縮小光學條紋的影響。其它可以采取的措施包括：背景扣除、機械振動、數字信號處理等。
參考文獻：
[1]. 陳東. 紅外激光光譜氣體吸收特性測量與檢測技術研究. 博士論文. 北京: 中國科學院研究生院, 2007.
